SMT加工廠對焊錫膏的評價

分享到：

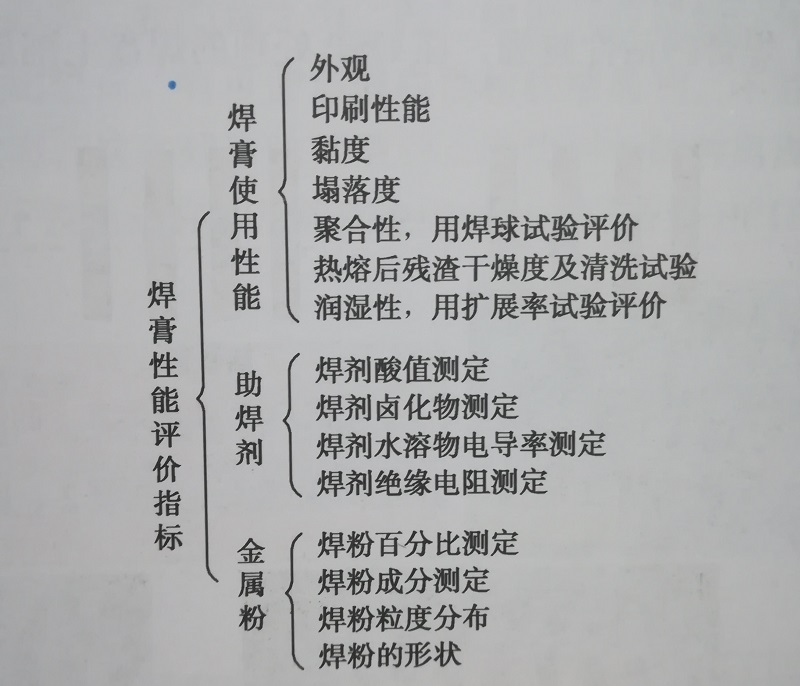

對一款焊膏進行評價，一般應包括smt加工廠焊膏的使用性能、助焊劑性能、金屬粉性能等內容，詳細評價指標如圖所示。
焊膏評價指標與方法

日常例行檢查，主要檢測影響工藝質量等五項指標：
印刷性——實踐中可以通過觀察0.4mm間距的CSP或QFP焊膏印刷圖形來評價。
聚合性——用焊球試驗評價（在規定的試驗條件下，檢驗焊膏中的合金粉末在不潤濕的基板上熔合為一個球的能力），目的是檢驗焊劑短時去氧化物能力以及焊粉的氧化程度。
鋪展性——用擴展率試驗進行評價，用于確定焊劑的活性。
塌落度——評價焊膏印刷后保持圖形原狀的能力。
黏著力——評價焊膏的黏附強度。
1 )冷藏儲存
必須存放在5 ~ 12°C。如果溫度過高，焊粉與焊劑反應，會使黏度上升而影響印刷性;如果溫度過低( 0°C下),焊劑中的松香成分會產生結晶現象，使焊膏性能惡化。
活性比較強的焊膏，如果常溫存放(如解凍)有可能發生焊粉與焊劑反應，使焊膏變黏、變稠、活性變低，這點可通過觀察焊膏焊粉顆粒表面是否光滑予以確認。
2 )回溫后開封使用
必須在操作環境下放置2h以上解凍，以避免冷凝水出現。
3 )印刷環境
(25土3) °C,相對濕度小于或等于65%，以維持焊膏出廠性能。
4 )溫度對印刷時間的影響
(濕度在60%下)溫度在20°C、25°C、30°C時，可印刷時間分別為12h、7h、 2h。
5 )濕度對印刷時間的影響
25°C時，隨濕度增加，印刷時間減少。
焊膏活性的表現：

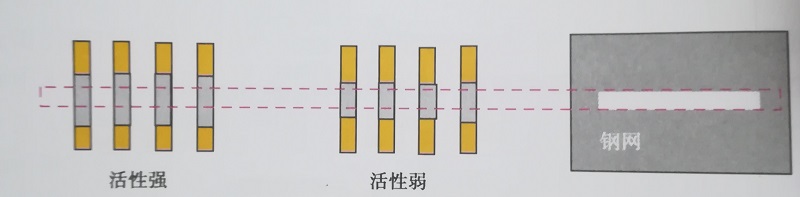

（1）焊膏的活性越強，在OSP處理的焊盤上鋪展面積越大，如圖所示。
在OSP處理焊盤上的鋪展

（2）焊膏的活性越強，引線爬錫越高，如圖所示。
引線爬錫高度與活性

（3）焊膏的活性越強，焊錫對引腳的覆蓋越好，如圖所示。
引腳的覆蓋與活性

（4）采用0.127mm（5mil）厚的鋼網印刷焊膏，在165~175°C下，烘烤10min,然后再加熱到210°C（對于有鉛焊膏），觀察焊錫表面葡萄球現象的嚴重程度。葡萄球越少，表示去除氧化物能力越強。
這是判定焊劑活性比較簡單和有效一些方法，通常不需要專門制作試驗板就可進行。從中也應該領悟到利用焊劑活性的強弱可以解決一些連接器的爬錫過高的問題——可以利用低活性焊劑引腳鍍金的連接器，這是筆記本電腦制造中經常采用的手段。
