smt貼片加工之如何進行PCB電路板的設計

分享到：

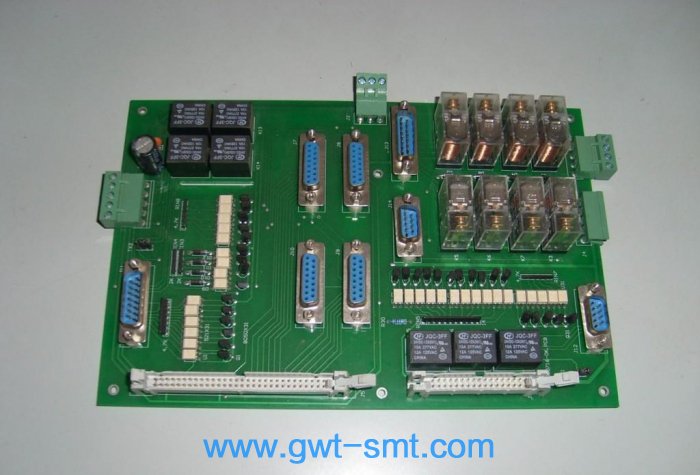

　　PCB電路(Electric circuit)板（Printed Circuit Board)可以將很多的電子元件組合在一起，這樣能夠很好的節省空間(Space)，并且也不會妨礙到電路的運行。pcba組裝廠是重要的電子部件，是電子元件的支撐體，是電子元器件線路連接的提供者。由于它是采用電子印刷技術制作的，故被稱為“印刷”電路板。PCB電路板在進行設計的時候就有著很多的流程，首先，我們要設置好PCB電路板的各項參數。其次，我們要將各個零件裝在合適的位置


　　1、進入PCB設計系統(system)，設置有關參數

　　根據個人習慣設置設計系統的環境參數，如格點的大小和類型、光標的大小和類型等，一般來說可以采用系統的默認值。另外還要對電路板（Printed Circuit Board)的大小、層數等參數進行設置

　　2、產生引入網絡(Network)表

　　網絡(Network)表是電路(Electric circuit)原理圖設計(Design)與印制電路板設計之間的橋梁和紐帶，十分重要。網絡表可以由電路原理圖生成，也可以從已有的錢制電路板文件中提取。網絡表引入時，需要對電路原理圖設計中的錯誤進行巡查和修正


　　3、布置各零件封裝的位置

　　可利用系統(system)的自動布局功能，但自動布局功能并不太完善，需要進行手工調整各零件封裝的位置

　　4、進行電路(Electric circuit)板布線

　　電路(Electric circuit)板自動布線的前提是設置(set up)安全距離、導線形式等內容。pcba組裝廠是重要的電子部件，是電子元件的支撐體，是電子元器件線路連接的提供者。由于它是采用電子印刷技術制作的，故被稱為“印刷”電路板。smt廠家組裝密度高、電子產品體積小、重量輕，貼片元件的體積和重量只有傳統插裝元件的1/10左右，一般采用SMT之后，電子產品體積縮小40%～60%，重量減輕60%～80%。目前設備的自動布線功能比較完善，一般的電路圖都是可以布通的;但有些線的布置并不令人滿意，也可以通過手工進行布線


　　5、通過打印機輸出或硬拷貝保存(Save)

　　完成電路板的布線后，保存(Save)完成的電路線路圖文件，然后利用各種圖形輸出設備，如打印機或繪圖儀輸出電路板的布線圖
